3.5.22 Установка поршневых колец

3.5.22. Установка поршневых колец

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Перед установкой необходимо проверить концевые и боковые зазоры поршневых колец.

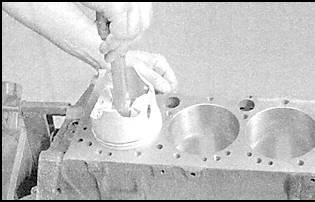

Установка поршневых колец Mazda 626 2. Установите верхнее компрессионное кольцо в цилиндр при помощи поршня.
Установка поршневых колец Mazda 626 3. Измерьте концевой зазор кольца. Если зазор слишком маленький, вы можете заменить поршневые кольца или увеличить зазор, обточив концы поршневого кольца мелким надфилем.
4. Проведите аналогичную процедуру со всеми кольцами.
5. После проверки и регулировки концевого зазора, кольца можно установить на поршни.
Установка поршневых колец Mazda 626 Установка поршневых колец Mazda 626
6. Первым устанавливается маслосъемное кольцо. Сначала установите расширительное кольцо в канавку, затем установите нижнее и верхнее маслосъемные кольца.
7. После установки всех элементов маслосъемного кольца проверьте, чтобы верхнее и нижнее кольца вращались свободно.

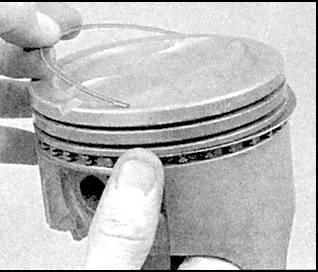

Установка поршневых колец Mazda 626 8. Установите второе компрессионное кольцо при помощи специального инструмента отметкой вверх.
9. Затем установите верхнее компрессионное кольцо.
10. Проделайте аналогичные процедуры с оставшимися поршнями.
