3.5.10 Переборка и проверка головки цилиндров

3.5.10. Переборка и проверка головки цилиндров

Для проведения переборки и проверки головки цилиндров необходимы специальные инструменты и детали, которых у вас может и не быть. Поэтому если вы любитель, то будет намного экономнее купить новую головку, чем тратить время на переборку и ремонт старой.

ПОРЯДОК ВЫПОЛНЕНИЯ

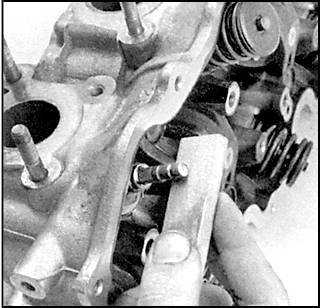

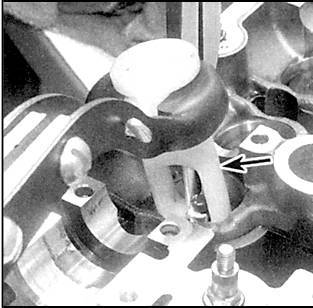

1. Снимите головку цилиндров, распределительные валы и толкатели клапанов. 2. Прежде чем снимать клапаны подготовьте отдельные пронумерованные пакетики, чтобы сложить в них клапаны и соответствующие им детали. 3. Сожмите пружину первого клапана и снимите фиксаторы плоскогубцами. Снимите тарелку пружины, пружину и седло пружины. 4. Достаньте клапан из головки и извлеките сальник штока клапана из направляющей втулки. Если клапан не проходит через направляющую втулку, зачистите края конца штока клапана наждачной бумагой. 5. Проделайте аналогичные процедуры с остальными клапанами. 6. После того, как вы разобрали головку, ее необходимо почистить и проверить.

Чистка

Проверка

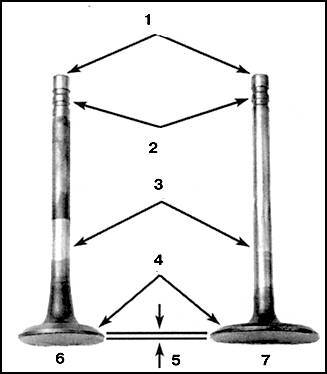

Области проверки клапанов

1. Упор клапана 2. Канавки фиксаторов пружины 3. Шток клапана 4. Фаска клапана 5. Кромка клапана 6. Выпускной клапан 7. Впускной клапан

ПОРЯДОК ВЫПОЛНЕНИЯ

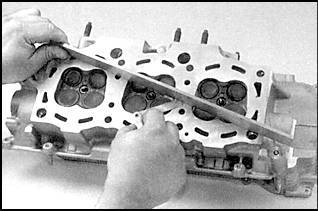

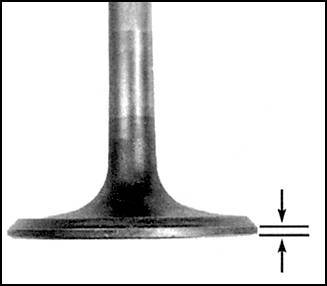

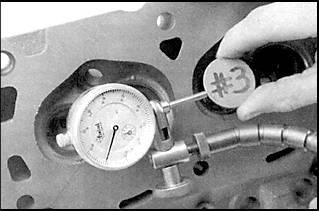

1. Осмотрите головку на наличие трещин, следов утечки охлаждающей жидкости и других повреждений. При обнаружении трещин, головку необходимо обработать на станке, если же повреждения слишком сильные, головку необходимо заменить. 2. При помощи линейки и измерительного щупа проверьте деформацию стыкующихся поверхностей головки. Если деформация превышает допустимые пределы головку необходимо обработать в специализированной мастерской. 3. Осмотрите седла клапанов, если они повреждены, обратитесь к специалисту. 4. Измерьте зазор между штоком клапана и направляющей втулкой при помощи измерительного прибора. Показания прибора необходимо разделить на два и вы получите величину зазора. Если зазор превышает допустимые пределы, направляющую втулку клапана необходимо заменить. Клапаны 5. Осмотрите фаски клапанов на наличие износа, деформации, трещин, обожженных участков и других повреждений. Проверьте штоки клапанов на наличие протертых участков и трещин. Проверьте, не согнуты ли штоки. При обнаружении каких-либо повреждений клапаны необходимо обработать в специализированной мастерской. 6. Измерьте ширину кромки клапана. Если полученная величина меньше допустимых пределов, клапан необходимо заменить. Элементы клапана 7. Осмотрите пружины клапанов на наличие износа и повреждений. Измерьте длину пружин. Если длина какой-либо пружины меньше указанного в технических характеристиках предела, замените ее. 8. Проверьте, чтобы пружины были прямыми. При необходимости замените деформированные пружины.
