5.3.6 Датчик измерителя уровня топлива

5.3.6. Датчик измерителя уровня топлива

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините провод минусовой клеммы аккумулятора.
2. Снимите топливный насос и измеритель уровня топлива.
3. Подсоедините омметр к контактам и измерьте сопротивление. Измерьте сопротивление датчика, когда рычаг измерителя опущен полностью вниз (бак пуст) – 105 Ом и когда рычаг полностью поднят (бак полон) – 3–6 Ом. При перемещении рычага сопротивление должно изменяться равномерно.
4. При необходимости замените датчик.

Замена

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините провод минусовой клеммы аккумулятора.
2. Снимите топливный насос и измеритель уровня топлива.

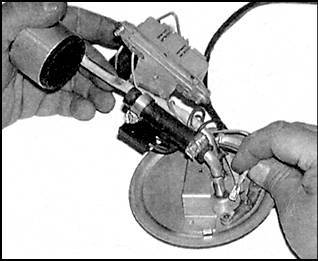

Датчик измерителя уровня топлива Mazda 626 3. Отсоедините контакты датчика.

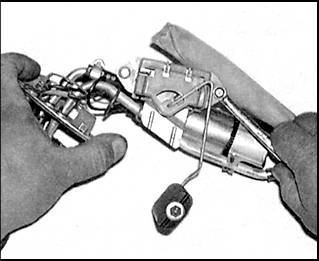

Датчик измерителя уровня топлива Mazda 626 4. Вывинтите винты и отсоедините блок датчика от кронштейна топливного насоса.
5. Установка проводится в обратном порядке снятия.
