5.3.13 Топливная магистраль и инжекторы

5.3.13. Топливная магистраль и инжекторы

Снятие и установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините провод минусовой клеммы аккумулятора.
2. Стравите давление в топливной системе.
3. Отсоедините провода от инжекторов.
4. Отсоедините шланг возврата топлива от регулятора давления.
5. Отсоедините провода заземления от топливной магистрали.

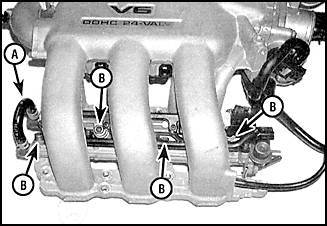

Топливная магистраль и инжекторы Mazda 626 6. Отсоедините трубку подачи топлива от топливной магистрали. В 6-цилиндровых двигателях снимите перекидной шланг (А) и воздушный фильтр.
7. Выкрутите болты (В) и снимите магистраль.

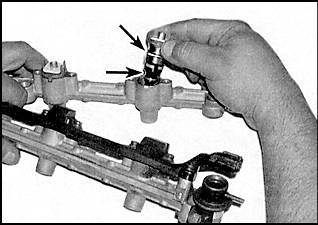

Топливная магистраль и инжекторы Mazda 626 8. Снимите инжекторы и уплотнительные кольца (стрелки) из гнезд в топливной магистрали.

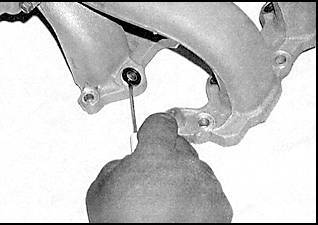

Топливная магистраль и инжекторы Mazda 626 9. Снимите прокладки из отверстий коллектора.
10. Установка проводится в обратном порядке снятия.
