4.13.6 Расширительная насадка системы кондиционирования воздуха

4.13.6. Расширительная насадка системы кондиционирования воздуха

ОБЩИЕ СВЕДЕНИЯ

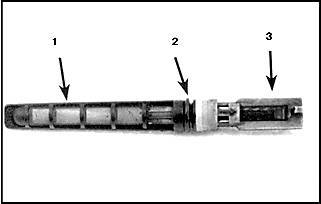

Расширительная насадка

Расширительная насадка системы кондиционирования воздуха Mazda 626 Расширительная насадка состоит из измерительной диафрагмы и нескольких фильтров.

1. Длинный (впускной) конец
2. Уплотнительное кольцо
3. Короткий (выпускной) конец

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Спустите давление в системе. Отсоедините провод минусовой клеммы аккумулятора.

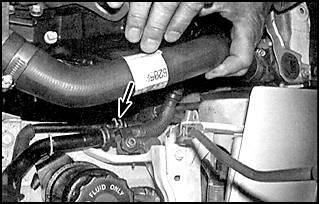

Расширительная насадка системы кондиционирования воздуха Mazda 626 2. В четырехцилиндровых моделях снимите насос системы гидроусиления рулевого управления стороне (не отсоединяя трубки) и расположите его в стороне. Снимите соединения трубок хладагента, ведущих от холодильника к испарителю, при помощи специального инструмента..
3. Когда вы отсоедините трубки, вы увидите один конец насадки внутри трубки ведущей к испарителю. Извлеките насадку из трубки.

Установка

Установка проводится в обратном порядке снятия.
