4.13.4 Холодильник системы кондиционирования воздуха

4.13.4. Холодильник системы кондиционирования воздуха

ОБЩИЕ СВЕДЕНИЯ

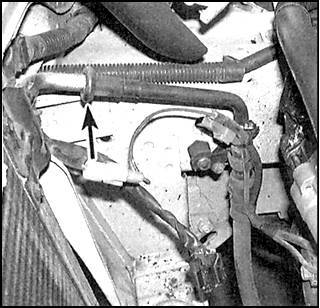

Расположение соединений трубок хладагента
Холодильник системы кондиционирования воздуха Mazda 626 Соединения трубок хладагента (стрелка) расположены перед холодильником (Mazda 1997).

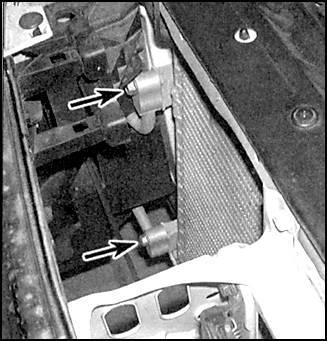

Расположение трубок хладагента
Холодильник системы кондиционирования воздуха Mazda 626 Трубки хладагента (указаны стрелками) прикреплены к верхней и нижней частям холодильника (Mazda 1998).

Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Спустите давление в системе.
2. Снимите радиатор (Probe).

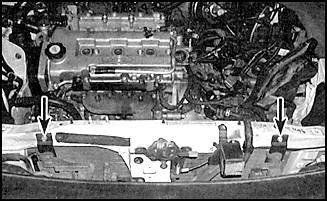

3. Снимите кронштейны радиатора (Mazda).

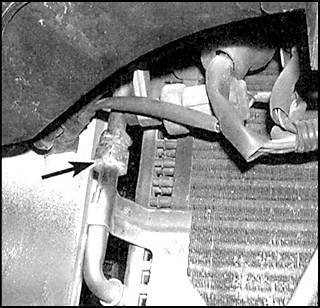

Холодильник системы кондиционирования воздуха Mazda 626 4. Снимите соединение (указано стрелкой) трубок хладагента (Probe).
Холодильник системы кондиционирования воздуха Mazda 626 5. Выкрутите болты, скрутите гайки и снимите холодильник.

Установка

Установка проводится в обратном порядке снятия.
