3.1.6 Впускной коллектор

3.1.6. Впускной коллектор

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините провод минусовой клеммы аккумулятора.
2. Слейте охлаждающую жидкость.
3. Снимите воздухозаборный шланг впускного коллектора.

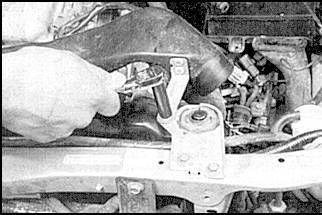

Впускной коллектор Mazda 626 4. Снимите резонатор.
5. Отсоедините тросик акселератора и тросик дросселя от впускного коллектора.
6. Отсоедините жгут проводов, шланги и тросики от впускного коллектора.
7. Снимите воздухозаборник и кожух дросселя.
8. Снимите топливную магистраль.

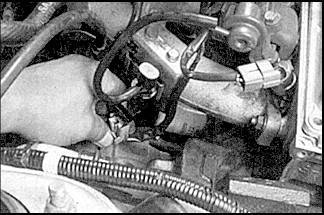

Впускной коллектор Mazda 626 9. Отсоедините шланги и провода от топливного клапана и снимите клапан.

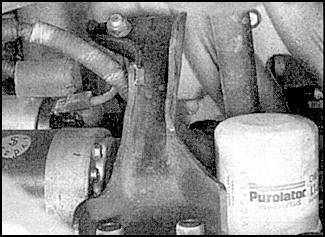

Впускной коллектор Mazda 626 10. Поднимите и закрепите переднюю часть автомобиля. Снимите кронштейн впускного коллектора.
11. Вывинтите болты коллектора.

12. Опустите автомобиль.
13. Снимите коллектор.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Тщательно почистите стыкующиеся поверхности коллектора и головки цилиндров. Если прокладка коллектора давала утечку, обратитесь к специалистам.
2. Установите новую прокладку, установите коллектор и вставьте болты.
3. Затяните болты в три приема.
4. Установите оставшиеся детали и залейте охлаждающую жидкость.
5. Проверьте работу двигателя.
