3.1.5 Крышка клапанов

3.1.5. Крышка клапанов

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините провод минусовой клеммы аккумулятора.
2. Отсоедините клапан вентиляции картера двигателя и вентиляционные шланги от крышки клапанов.
Модели объемом 1,6 л
3. Отсоедините провода свечей зажигания от зажимов.

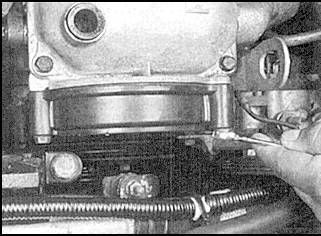

Крышка клапанов Mazda 626 4. Вывинтите два верхних болта крышки газораспределительного ремня (SOHC) и ослабьте нижние болты крышки газораспределительного ремня.
Крышка клапанов Mazda 626 5. Вывинтите болты крышки клапанов (SOHC).
6. Снимите крышку клапанов с головки цилиндров.
7. Осмотрите прокладку крышки, при необходимости замените ее.
Модели объемом 1,8 л
8. Пометьте провода свечей зажигания и отсоедините их от свечей.
9. Снимите распределитель зажигания вместе с проводами.
10. Вывинтите болты верхней крышки газораспределительного ремня и снимите крышку.
11. Вывинтите болты крышки клапанов и снимите крышку.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
Модели объемом 1,6 л
Крышка клапанов Mazda 626 1. Нанесите слой герметика в канавку крышки, установите в канавку прокладку крышки клапанов (SOHC).
2. Установите крышку клапанов, вставьте болты и затяните их.
Модели объемом 1,8 л
3. Счистите следы старой прокладки, нанесите слой герметика в канавку крышки клапанов (SOHC), установите в канавку прокладку.

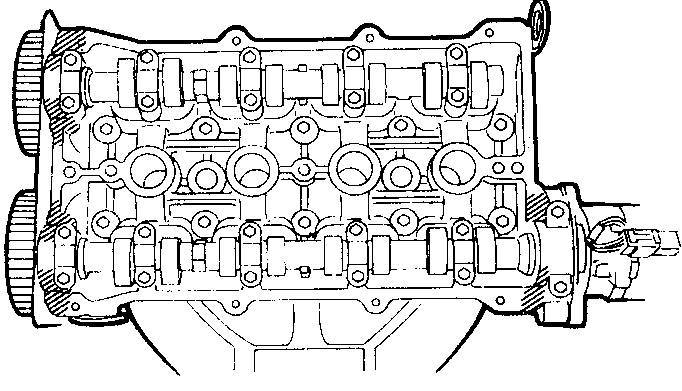

Крышка клапанов Mazda 626 4. Нанесите силиконовый герметик на заштрихованные области головки цилиндров (1,8 л DOHC).
5. Установите крышку, вставьте болты и затяните болты рукой.
6. Затяните болты в несколько приемов в указанной последовательности.
