8.3.6 Блокировочный выключатель

8.3.6. Блокировочный выключатель

ОБЩИЕ СВЕДЕНИЯ

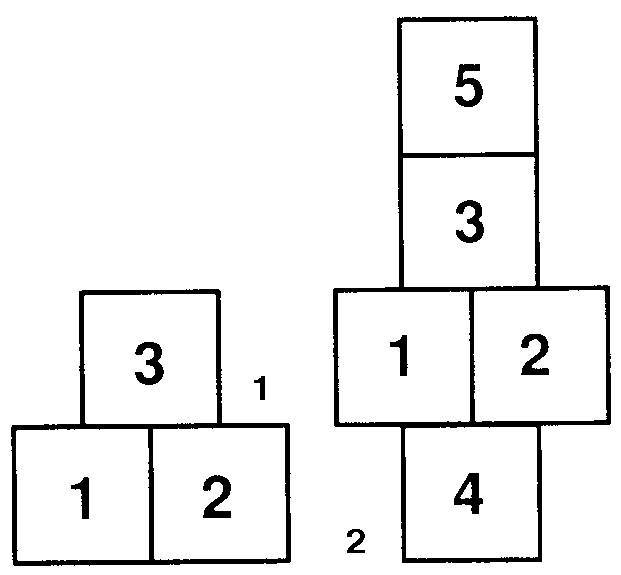

Разъемы подключения блокировочного выключателя

Блокировочный выключатель Mazda 626 1. 3-штырьковый разъем подключения

2. 5-штырьковый разъем подключения

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ
Проверьте, чтобы выключатель замыкал цепь при нажатии на педаль сцепления. При этом между клеммами 1 и 2 разъема подключения должна быть проводимость. Когда педаль отпущена, выключатель должен размыкать цепь. Отрегулируйте или замените выключатель, если необходимо.

Замена

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините разъем подключения выключателя. Далее, в зависимости от модели, поверните выключатель на 90° и снимите его с крепежного кронштейна или открутите два крепежных винта и снимите выключатель.
2. Установка проводится в обратном порядке снятия.

Регулировка

ПОРЯДОК ВЫПОЛНЕНИЯ
Открутите крепежные гайки и измените положение выключателя, как необходимо. Затяните крепежные гайки.
