6.2.15 Система дополнительной подачи воздуха на низких оборотах

6.2.15. Система дополнительной подачи воздуха на низких оборотах

ОБЩИЕ СВЕДЕНИЯ

Для моделей с 6-цилиндровым двигателем.

Эта система состоит из двух вакуумных диафрагм (первая расположена возле впускного коллектора, вторая – за корпусом дроссельной заслонки), двух электромагнитных клапанов и трех дополнительных дроссельных заслонок, две из которых соединены вместе.

ПОРЯДОК ВЫПОЛНЕНИЯ

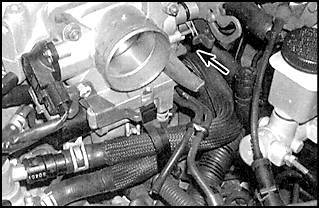

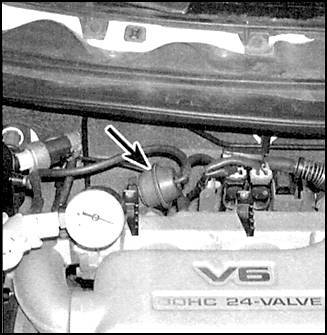

Прогрейте двигатель. Откройте на секунду дроссельную заслонку и проверьте, чтобы тяги вакуумных диафрагм (стрелки) двигались при открытии дроссельной заслонки. Если нет, проверьте состояние вакуумных шлангов.

ВАКУУМНЫЕ ДИАФРАГМЫ

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

С помощью вакуумного насоса создайте разрежение на вакуумных диафрагмах. Проверьте, чтобы при создании разрежения на диафрагме, тяга диафрагмы втягивалась. Если нет, замените диафрагму.

Замена

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините вакуумный шланг от диафрагмы. Отсоедините тягу от заслонки, открутите крепежные болты и снимите диафрагму.

2. Установка проводится в обратном порядке снятия.

ЭЛЕКТРОМАГНИТНЫЕ КЛАПАНЫ

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

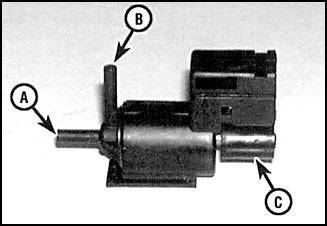

	1. Отсоедините вакуумный шланг от клапана и подуйте в патрубок В. Воздух должен проходить через клапан (С).

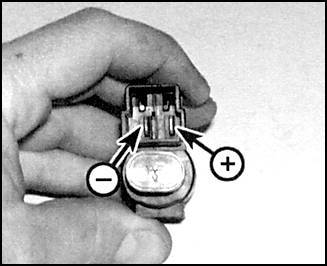

	2. Подайте напряжение аккумулятора на клеммы клапана и снова подуйте в патрубок В. Воздух должен выходить из патрубка А. Замените клапан, если он неисправен.

Замена

ПОРЯДОК ВЫПОЛНЕНИЯ

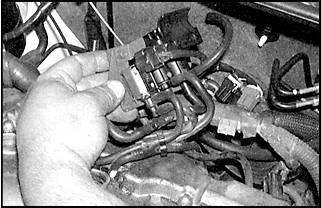

	1. Отсоедините вакуумные шланги и разъем подключения клапана. Снимите клапан с крепежного кронштейна.
2. Установка проводится в обратном порядке снятия.

ВАКУУМНЫЕ ШЛАНГИ

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

Камеры расположены под впускным коллектором. Снимите камеры и осмотрите их на наличие трещин или повреждений.

Замена

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите впускной коллектор.

2. Отсоедините вакуумные шланги от камер, открутите крепежные болты и снимите камеры.

3. Установка проводится в обратном порядке снятия.
