10.4.5 Рулевой механизм

10.4.5. Рулевой механизм

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установите передние колеса прямо. Снимите колесо и защитные щитки снизу двигателя.
2. Подсоедините лебедку к двигателю.
3. Отсоедините рулевые тяги от кронштейнов ступицы.
4. Снимите поперечину и крепежный кронштейн коробки передач. Отсоедините разъем подключения кислородного датчика. Отсоедините приемную трубу от выпускного коллектора.

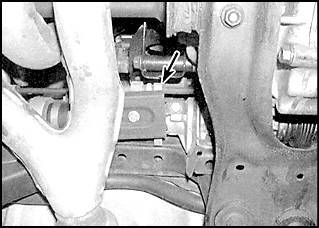

Рулевой механизм Mazda 626 5. Установите поддон под рулевым механизмом и отсоедините гидравлические трубки от рулевого механизма (указана стрелкой) и обратный трубопровод от рулевого механизма.
6. Снимите чехол универсального шарнира. Пометьте положение установки шарнира на входном валу рулевого механизма. Открутите стяжной болт шарнира.
7. Снимите заднее крепление двигателя.
8. Опустите поперечину подвески и снимите стабилизатор поперечной устойчивости.

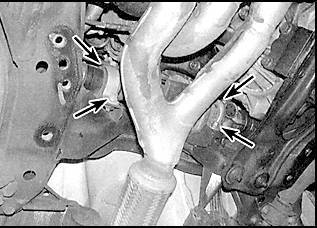

Рулевой механизм Mazda 626 9. Открутите крепежные болты (указаны стрелками), отсоедините вал рулевой колонки от рулевого механизма и снимите рулевой механизм. Замените вкладыши креплений рулевого механизма, если они изношены.

Установка

Установка проводится в обратном порядке снятия.
