3.3.2 Технические характеристики

3.3.2. Технические характеристики

ОБЩИЕ СВЕДЕНИЯ

Общие

Диаметр цилиндра	83 мм
Ход поршня	73 мм
Объем	2,5 литра
Нумерация цилиндров (от газораспределительного ремня к коробке передач):
– задний ряд	1–3–5
– передний ряд	2–4–6
Последовательность работы цилиндров	1–2–3–4–5–6

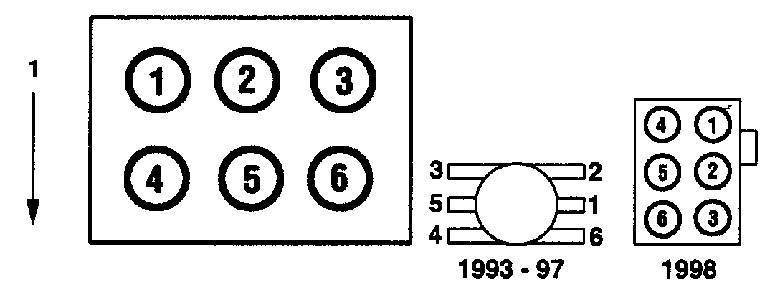

Нумерация цилиндров и расположение контактов крышки распределителя зажигания и контактов катушки зажигания

Передняя часть автомобиля
Масляный насос:
– зазор между ведомой шестерней и кожухом насоса	0,218 мм максимум
– зазор между зубцами шестерен	0,195 мм максимум
– зазор между плоскостью шестерен и плоскостью кожуха насоса	0,128 мм максимум
– длина пружины редукционного клапана	46,050 мм

Моменты затяжки, Н.м.

Болты кронштейна компрессора воздушного кондиционера	38 – 52
Болты и гайки впускного коллектора	19 – 25
Болты и гайки выпускного коллектора	19 – 25
Болты теплоизолирующего щитка выпускного коллектора	8 – 10
Болт амортизатора коленчатого вала	157 – 165
Болты крышки газораспределительного ремня	8 – 10
Болты промежуточного шкива	37 – 52
Болт натяжителя газораспределительного ремня	37 – 43
Болты рычага натяжителя газораспределительного ремня	19 – 25
Болты звездочек распределительных валов	122 – 140
Болты крышек подшипников распределительных валов	11 – 13
Болты головки цилиндров:
– ступень 1	17 – 19
– ступень 2	Затяните еще на 90°
– ступень 3	Затяните еще на 90°
Болты масляного поддона:
– длинные болты	19 – 25
– короткие болты	8 – 10
– болты разделительной перегородки масляного поддона	19 – 25
– болты масляного насоса	19 – 25
– болты маслозаборного патрубка	8 – 10
– болты маховика или ведущего диска*	61 – 66
– гайки крышки головки цилиндров	5 – 8
Опоры двигателя*:
– правая опора:
• гайки	73 – 103
• сквозной болт	68 – 92
– передняя опора:
• гайки	75 – 104
• сквозной болт	85 – 117
– задняя опора:
• гайки	68 – 92
• сквозной болт	85 – 117
– левая опора:
• гайки	68 – 92
• сквозной болт	68 – 92
– нижняя опора:
• гайки	43 – 60
• болты	56 – 80

* Перед установкой смажьте резьбы герметизирующим составом.
