3.2.8 Распределительные валы и толкатели

3.2.8. Распределительные валы и толкатели

Снятие

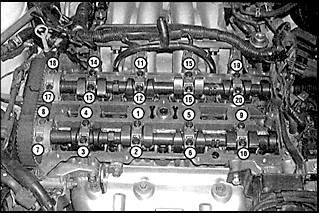

Последовательность затягивания болтов

Распределительные валы и толкатели Mazda 626

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите крышку головки цилиндров.
2. Снимите прерыватель-распределитель зажигания.
3. Снимите газораспределительный ремень и звездочки распределительных валов.

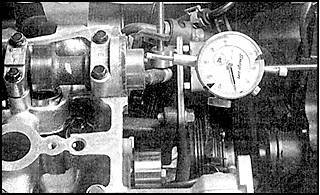

Распределительные валы и толкатели Mazda 626 4. Измерьте свободный ход валов при помощи специального прибора. Если величина свободного хода превышает допустимые пределы, замените распределительный вал или/ и упорные пластины или головку цилиндров.
5. Пользуясь последовательностью, обратной последовательности затягивания, ослабьте в несколько подходов (по 1/4 оборота) болты крышек подшипников распределительных валов (см. рис. Последовательность затягивания болтов).

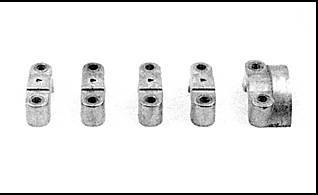

Распределительные валы и толкатели Mazda 626 6. Снимите крышки и расположите их по порядку. Все крышки должны быть пронумерованы и промаркированы буквами I (крышки вала впускных клапанов) или E (крышки вала выпускных клапанов).
7. Снимите распределительный вал.

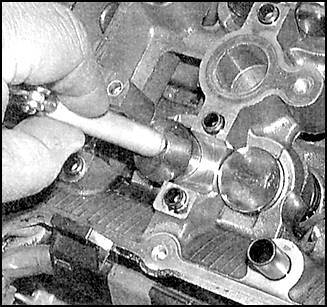

Распределительные валы и толкатели Mazda 626 8. Извлеките толкатели при помощи магнита.

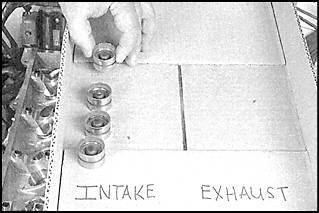

Распределительные валы и толкатели Mazda 626 9. Расположите толкатели по порядку, чтобы во время установки не перепутать их.
Предупреждение

Гидравлические толкатели следует держать перевернутыми в чистом моторном масле.
10. Тщательно почистите распределительные валы и снимите их сальники.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Нанесите на толкатели молибденовую смазку и установите их на места.
2. Нанесите молибденовую смазку на кулачки и шейки подшипников распределительных валов.
3. Установите валы в головку. Установите крышки подшипников валов и вставьте болты.
4. Перед установкой не забудьте нанести герметик на стыкующуюся с головкой поверхность первой крышки.
5. Пользуясь указанной последовательностью, затяните болты крышек в несколько приемов (по 1/4 оборота) (см. рис. Последовательность затягивания болтов).
6. Установите новые сальники распределительных валов.
7. Установите оставшиеся детали и проверьте работу двигателя. При возникновении, каких-либо посторонних звуков, проведите проверку толкателей (см. подраздел 3.1.10) или обратитесь к специалисту.
