2.12 Проверка, регулировка натяжения и замена приводного ремня

2.12. Проверка, регулировка натяжения и замена приводного ремня

ОБЩИЕ СВЕДЕНИЯ

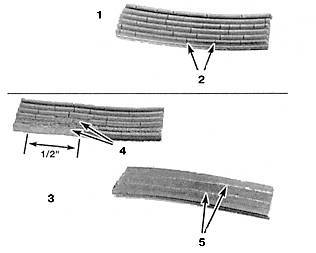

Степень износа приводных ремней

1. Допустимый износ

2. Поперечные трещины на ребрах ремня

3. Недопустимый износ

4. Отсутствуют прилегающие участки ребер ремня длиной более 1 см

5. Трещины, параллельные ребрам ремня

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Осмотрите приводной ремень по всей длине с обеих сторон на наличие трещин или следов износа.

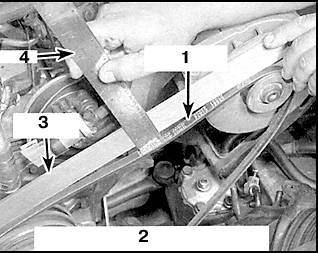

	2. Проверьте натяжение приводного ремня, надавив на ремень посередине между двумя шкивами, и измерьте отклонение ремня (1) при помощи линейки (4). Проверьте, чтобы линейка была перпендикулярна (2) рейке (3).

Регулировка натяжения

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Для регулировки натяжения приводного ремня насоса системы гидроусиления рулевого управления и компрессора кондиционера на моделях с четырехцилиндровым двигателем открутите стяжной болт насоса и стопорный болт, затем подкрутите регулировочный болт, ослабляя или усиливая натяжение ремня.
2. На моделях с четырехцилиндровым двигателем для регулировки натяжения приводного ремня водяного насоса и генератора ослабьте крепежные болты генератора и подкрутите регулировочную гайку.
	3. На моделях с шестицилиндровым двигателем для регулировки натяжения приводного ремня насоса системы гидроусиления рулевого управления и компрессора кондиционера ослабьте верхнюю гайку натяжителя и подкрутите регулировочный болт (указан стрелкой).
	4. На моделях с шестицилиндровым двигателем для регулировки натяжения приводного ремня водяного насоса и генератора ослабьте нижнюю гайку (1) натяжителя и подкрутите регулировочный болт (2).

Замена

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Ослабьте натяжение приводного ремня и снимите его со шкивов.

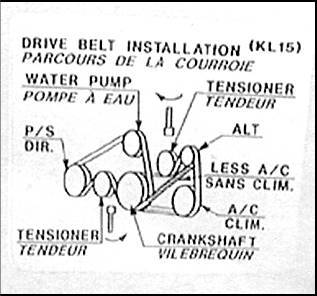

	2. Если один ремень требует замены, рекомендуется также заменить остальные ремни. Диаграмма установки ремней обычно приведена на табличке, расположенной в двигательном отсеке или на капоте.
3. Установка нового ремня проводится в обратном порядке снятия.
