Автомобиль Mazda 626 (Мазда 626)

3.7.4.4 Катушка зажигания

3.7.4.1. Катушка зажигания

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

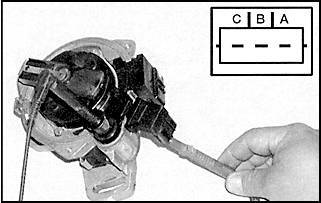

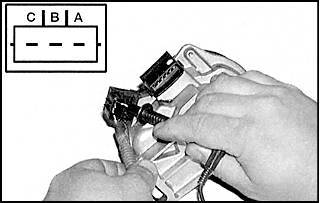

Системы зажигания с распределителем зажигания 1. Проверьте, чтобы зажигание было выключено. 2. Отсоедините разъем подключения катушки зажигания и проверьте сопротивление первичной обмотки: на моделях 1993 и 1994 годов выпуска проверьте сопротивление между клеммами А и С; на моделях 1995–1997 годов выпуска проверьте сопротивление между клеммами А и В. 3. Проверьте сопротивление вторичной обмотки катушки зажигания: на моделях 1993 и 1994 годов выпуска проверьте сопротивление между клеммой С и клеммой провода высокого напряжения; на моделях 1995–1997 годов выпуска проверьте сопротивление между клеммой А и клеммой провода высокого напряжения.. 4. Замените катушку зажигания, если необходимо. Система зажигания без распределителя зажигания 5. Отсоедините разъем подключения первичных обмоток катушки. Измерьте сопротивление между минусовой клеммой и каждой из плюсовых клемм. 6. Пометьте провода высокого напряжения и отсоедините их от катушки. Проверьте сопротивление между парами клемм: на моделях с 4-цилиндровым двигателем проверьте сопротивление между верхней и нижней парами клемм; на моделях с 6-цилиндровым двигателем проверьте соротивление между парами клемм A–B, C–D и E–F. 7. Замените катушку, если необходимо.

Замена

ПОРЯДОК ВЫПОЛНЕНИЯ

Системы зажигания с распределителем зажигания 1. Отсоедините провод минусовой клеммы аккумулятора. 2. Если катушка зажигания интегрирована в распределитель зажигания, необходимо заменить распределитель. 3. Для замены внешней катушки зажигания, отсоедините разъемы подключения от катушки, открутите крепежные гайки и снимите катушку. 4. Установка проводится в обратном порядке снятия. Система зажигания без распределителя зажигания 5. Пометьте и отсоедините провода высокого напряжения. 6. Открутите крепежные болты (указаны стрелками) и снимите катушку. 7. Установка проводится в обратном порядке снятия.
