4.11 Блок управления обогревателем и воздушным кондиционером

4.11. Блок управления обогревателем и воздушным кондиционером

ОБЩИЕ СВЕДЕНИЯ

Проверка напряжения на контактах 10-контактного гнезда (Mazda)

Блок управления обогревателем и воздушным кондиционером Mazda 626

Режим	Контакт	Напряжение
Ручка регулятора воздушной смеси в любом положении	1A	#6.0
Ручка регулятора воздушной смеси в любом положении	1B	нет
Ручка регулятора воздушной смеси в положении COLD (холод)	1C	B+
Рычаг регулировки температуры в положении HOT (горячо)	1D	5
Рычаг регулировки температуры в положении COLD (холод)	1D	#1
Ручка регулятора воздушной смеси в положении HOT (горячо), Рычаг регулмровки температуры передвинут из COLD в HOT	1F	B+
Выключатель вентиляции включен:
Переключатель режимов передвигается из положения DEF в VENT	1H	B+
Выключатель обогрева окон включен:
Переключатель режимов передвигается из положения VENT в DEF	1I	B+
Любой режим	1J	нет
Зажигание включено	1L	B+

Проверка напряжения на контактах 14-контактного гнезда (Мazda)

Режим	Контакт	Напряжение
Выключатель обогрева окон включен:
Переключатель режимов передвигается из положения VENT в DEF	2A	нет
Выключатель света в положении Mах	2B	нет
Выключатель света в положении Min	2B	#10
Выключатель вентиляции включен:
Переключатель режимов передвигается из положения DEF в VENT	2C	B+
Выключатель света включен	2D	B+
Выключатель вентилятора выключен	2E	B+
Выключатель вентилятора включен	2F	нет
Выключатель свежего воздуха включен	2H	B+
Выключатель рециркуляции воздуха включен	2J	B+
Выключатель обогрева окон включен	2K	нет
Выключатель общего обогрева и обогрева окон включен	2L	нет
Выключатель обогрева включен	2M	нет
Выключатель вентиляции включен	2N	нет
Выключатель двухъярусного режима включен	2O	нет
Зажигание включено	2P	B+
Выключатель колебаний включен	2P	#1

Снятие и установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините провод минусовой клеммы аккумулятора.
2. Снимите центральную консоль.

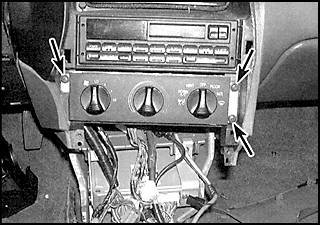

	3. Выкрутите четыре винта блока управления (указаны стрелками).

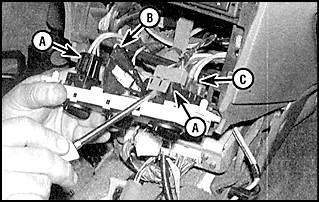

	4. Снимите блок и отсоедините от него провода и управляющий тросик.
5. Установка проводится в обратном порядке снятия.

Регулировка тросика (Ford)

ПОРЯДОК ВЫПОЛНЕНИЯ

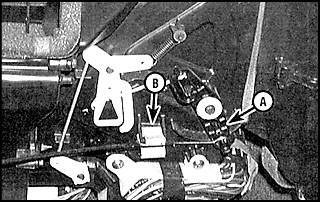

Для проведения регулировки тросика установите рычаг управления температурой в положение самой высокой температуры. Освободите конец тросика из зажима, прижмите рычаг заслонки вниз и затяните зажим тросика.

Проверка электрической цепи (Mazda)

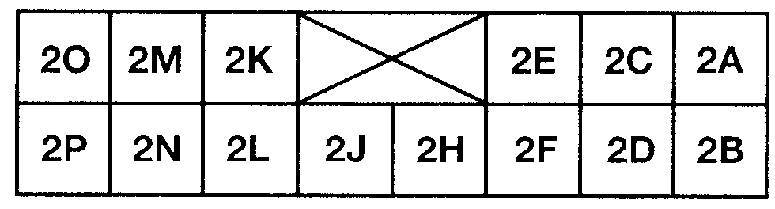

В задней части управляющего блока имеются три контактных гнезда, 10-контактное, 14-контактное и 6-контактное. Пользуясь схемами (см. рис. Проверка напряжения на контактах 10-контактного гнезда (Mazda), см. рис. Проверка напряжения на контактах 14-контактного гнезда (Мazda)), проверьте функционирование переключателей блока управления.
