12.8 Выключатель зажигания и барабан замка

12.8. Выключатель зажигания и барабан замка

ОБЩИЕ СВЕДЕНИЯ

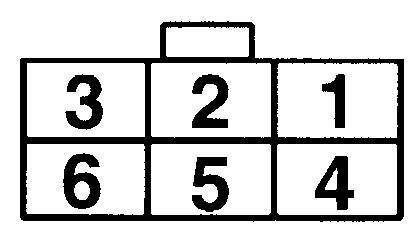

Идентификация клемм выключателя зажигания

Выключатель зажигания и барабан замка Mazda 626

Таблица проводимости выключателя зажигания

Положение ключа в замке зажигания Проводимость между клеммами
Асс 2 и 6
On 2, 4 и 6; 1 и 5
Start 2 и 4; 3 и 5

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините провод минусовой клеммы аккумулятора.
2. Снимите кожухи рулевой колонки.
Выключатель зажигания и барабан замка Mazda 626 3. Отсоедините разъем подключения выключателя зажигания.
4. Проверьте наличие проводимости между клеммами выключателя, руководствуясь Таблицей проводимости выключателя зажигания.
5. Проверьте работу барабана замка.

Замена

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините провод минусовой клеммы аккумулятора. Снимите кожухи рулевой колонки.

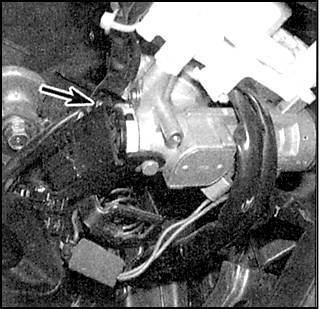

Выключатель зажигания и барабан замка Mazda 626 2. Отсоедините разъем подключения, открутите крепежный винт (указан стрелкой) и снимите выключатель.
Барабан замка
3. Снимите кожухи рулевой колонки и нижнюю панель отделки.

Выключатель зажигания и барабан замка Mazda 626

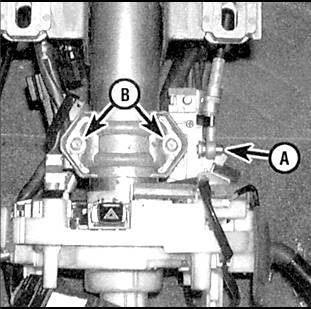

 4. Отсоедините тросик (А) от замка зажигания, высверлите срезные болты (В) и снимите замок зажигания.
5. Высверлите крепежные заклепки и снимите барабан замка.
6. Установка проводится в обратном порядке снятия.
