Автомобиль Mazda 626 (Мазда 626)Все автомобили » Mazda 626 (Мазда 626) . 12.5 Реле12.5. Реле

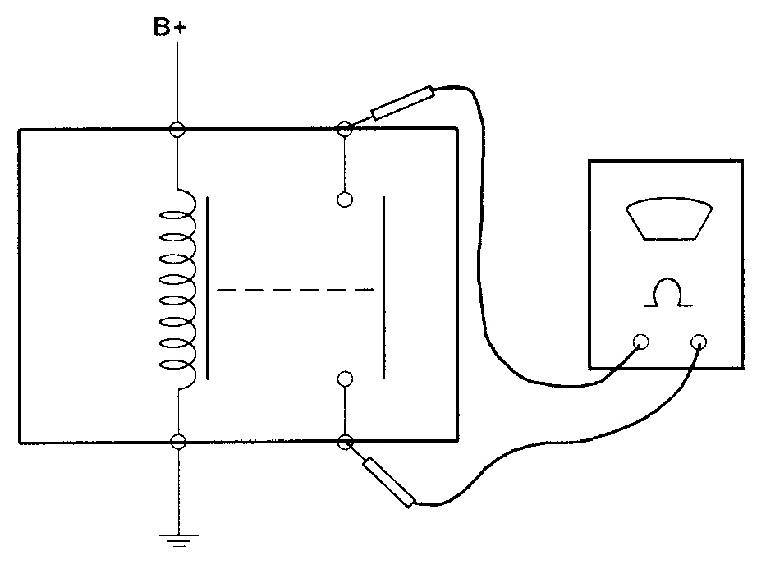

Проверка реле
Некоторые элементы электрооборудования автомобиля используют реле для передачи электрических сигналов. Если реле неисправно, элемент электрооборудования не будет работать. Реле указателей поворотов, реле таймера замков дверей, реле звукового сигнала, реле подфарников/ габаритных огней/ лампочек освещения номерного знака/ стеклоочистителей и реле фар головного света расположены в блоке реле под панелью приборов на стороне водителя. Электронный блок управления и реле дневного света расположены под панелью приборов на стороне пассажира. На моделях после 1995 года выпуска реле звукового сигнала расположено на стенке салона под панелью приборов на стороне пассажира. Если реле неисправно, его необходимо заменить.
|
