12.22 Система круиз-контроля
12.22. Система круиз-контроля
Система круиз-контроля поддерживает заданную скорость движения автомобиля при
помощи электронного блока управления, датчика скорости и привода, расположенного
в двигательном отсеке. Система круиз-контроля состоит из выключателей, датчика
скорости, выключателя огней стоп-сигнала, выключателя на педали сцепления и соединительных
проводов.

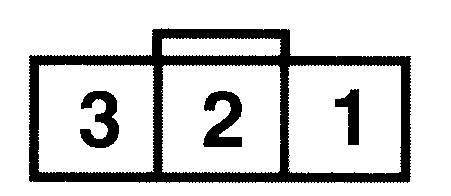

Идентификация клемм и проверка проводимости (между
клеммами 2 и 3) выключателя системы круиз-контроля – модели Ford Probe
|
Положение выключателя
|
Сопротивление (Ом)
|
On
|
10000
|
Off
|
Менее 5
|
Set/Acc
|
680
|
Coast
|
120
|
Resume
|
2200
|
|

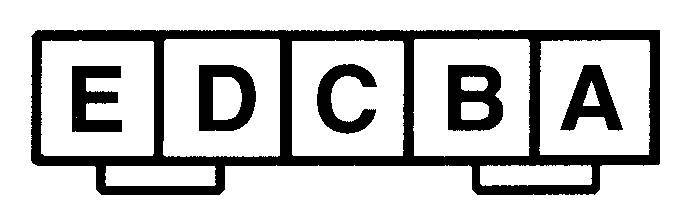

Идентификация клемм главного выключателя системы круиз-контроля
– модели Mazda
|
При включении между клеммами С и D должна
быть проводимость. |
Коды неисправности системы круиз-контроля моделей Mazda
Код
|
Возможная причина
|
1
|
Соединительные провода, привод системы, выключатель огней
стоп-сигнала
|
5
|
Предохранитель
|
7
|
Выключатель огней стоп-сигнала
|
11
|
Выключатель системы круиз-контроля
|
15
|
Электронный блок управления
|
Проверка
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Проверьте предохранитель системы
круиз-контроля.
|
2. Проверьте работу выключателя
огней стоп-сигнала.
|
3. Проверьте работу выключателя
на педали сцепления.
|
|
4. Осмотрите вакуумные шланги
и проверьте натяжение тросика системы. |
5. Проверьте датчик скорости.
|
|
Выключатели системы круиз-контроля
Проверка и замена
Модели Ford Probe
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Снимите выключатели и проверьте
их на проводимость (см. рис. Идентификация
клемм и проверка проводимости (между клеммами 2 и 3) выключателя системы
круиз-контроля – модели Ford Probe). |

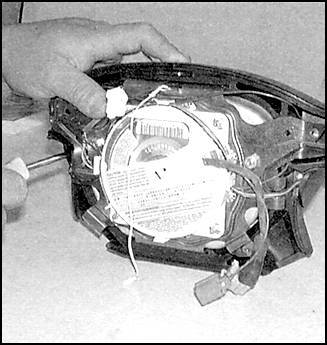

2. Снимите модуль воздушной подушки
безопасности. |
|
3. Открутите крепежные винты
отсоедините разъемы подключения и снимите выключатели. |
4. Установка проводится в обратном
порядке снятия. |
|
Модели Mazda
На этих моделях система круиз-контроля имеет встроенную систему диагностики.
ПОРЯДОК ВЫПОЛНЕНИЯ |
|
1. Для активации системы диагностики
включите зажигание и нажмите на кнопку Resume/ Accel на три секунды.
|
2. Через две секунды, после того,
как сигнальная лампочка системы круиз-контроля на панели приборов
погаснет, будет выведен код неисправности (см. табл. Коды
неисправности системы круиз-контроля моделей Mazda). |
3. Снимите выключатель системы круиз-контроля
и проверьте его на проводимость (см. рис. Идентификация
клемм главного выключателя системы круиз-контроля – модели Mazda). |
4. Для замены выключателя, расположенного
на рулевой колонке, смотрите пункты (см. табл. Коды
неисправности системы круиз-контроля моделей Mazda). |
5. Для замены главного выключателя
системы круиз-контроля снимите выключатель с панели приборов и отсоедините
разъем подключения. |
6. Установка проводится в обратном
порядке снятия. |
|

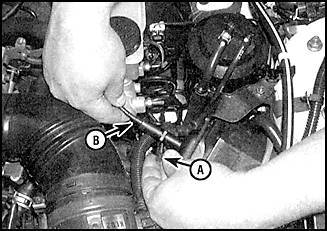

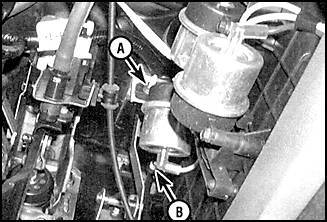

Регулировка натяжения тросика
ПОРЯДОК ВЫПОЛНЕНИЯ |
|
Снимите крепежный зажим (А) и отрегулируйте
натяжение тросика так, чтобы он имел свободный ход в 3 мм в точка
(В). |
|
|
