12.15 Фары головного света

12.15. Фары головного света

ОБЩИЕ СВЕДЕНИЯ

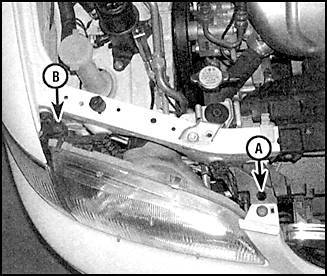

Для регулировки положения фар головного света предусмотрены два регулировочных винта.

Схема регулировки фар головного света

Отрегулируйте фары головного света, используя приведенную схему. При регулировке ближнего света центр зоны высокой освещенности должен быть примерно на 5 см ниже и правее перекрестья линий.

Замена

Модели Mazda

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините разъемы подключения и снимите лампочки.
2. Снимите решетку радиатора.

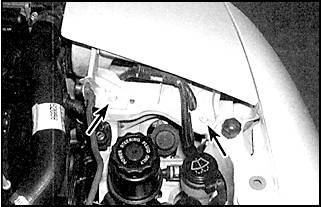

	3. Снимите указатель поворотов, если необходимо, открутите крепежные болты (указаны стрелками) и снимите фару.
4. Установка проводится в обратном порядке снятия.

Модели Ford Probe

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините провод минусовой клеммы аккумулятора.

2. Открутите крепежные болты (фото слева) и гайки (фото справа) фары, отсоедините разъем подключения.
	3. Отсоедините рычаг (А) от механизма подъемника (В). Снимите фару.
4. Установка проводится в обратном порядке снятия.
