Автомобиль Mazda 626 (Мазда 626)Все автомобили » Mazda 626 (Мазда 626) . 10.3. Подвески10.3.1 Подвески
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите колесо.
2. Снимите тормозной шланг с
кронштейна на стойке подвески. Снимите провод датчика АБС.
3. Открутите крепежные гайки кронштейна
ступицы и снимите крепежные болты.
...10.3.1. Замена элементов стойки подвески (Категория). Список материалов смотрите внутри... 10.3.2 Стойка задней подвески
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите заднее колесо.
2. Снимите крепежный зажим тормозного
шланга (А) и провод датчика АБС с креплений на стойке. Открутите крепежные
гайки (В) и снимите болты крепления кронштейна ступицы к стойке.
...10.3.2. Кронштейн ступицы заднего колеса (Категория). Список материалов смотрите внутри... 10.3.3 Размеры шин
Элементы передней подвески и рулевого управления
А. Ширина сечения
В. Высота сечения
P 185/ 80 R 13
1. Тип шин
P – пассажирский
Т – шина для запасного колеса
С – коммерческий
2. Ширина сечения (мм)
185
195
205 и т.д.
3. Соотношение (высота сечения к ширине)
70
75
80
4. Тип констр...10.3.4 Углы установки колес

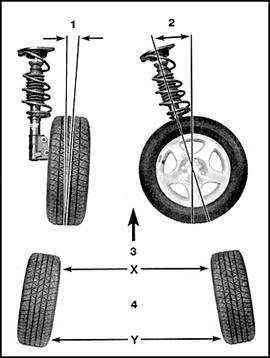

Угол схождения, развала колес и угол продольного наклона шкворня
1. Развал колес
2. Улог продольного наклона шкворня
3. Вперед
4. Схождение (Y – X)
...
|
